Guía de solución de problemas para controladores de presión comunes

Si tiene problemas con su bomba de agua que no arranca, una posible razón podría ser una selección incorrecta del controlador de presión. En este artículo, profundizaremos en el principio de funcionamiento de los controladores de presión, así como también ofreceremos consejos de instalación para ayudarlo a resolver los problemas más comunes.

El controlador de presión juega un papel crucial en la regulación del funcionamiento de la bomba doméstica al detectar la presión del agua y activar la bomba.

Exploremos qué es y cómo funciona para poder solucionar fácilmente algunos problemas cuando no funciona.

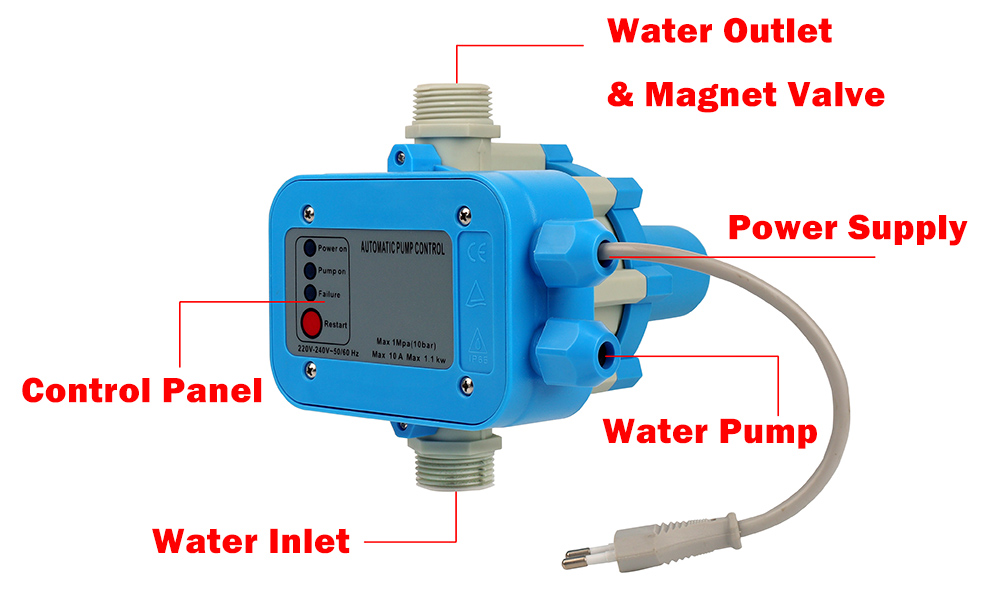

Estructura del producto

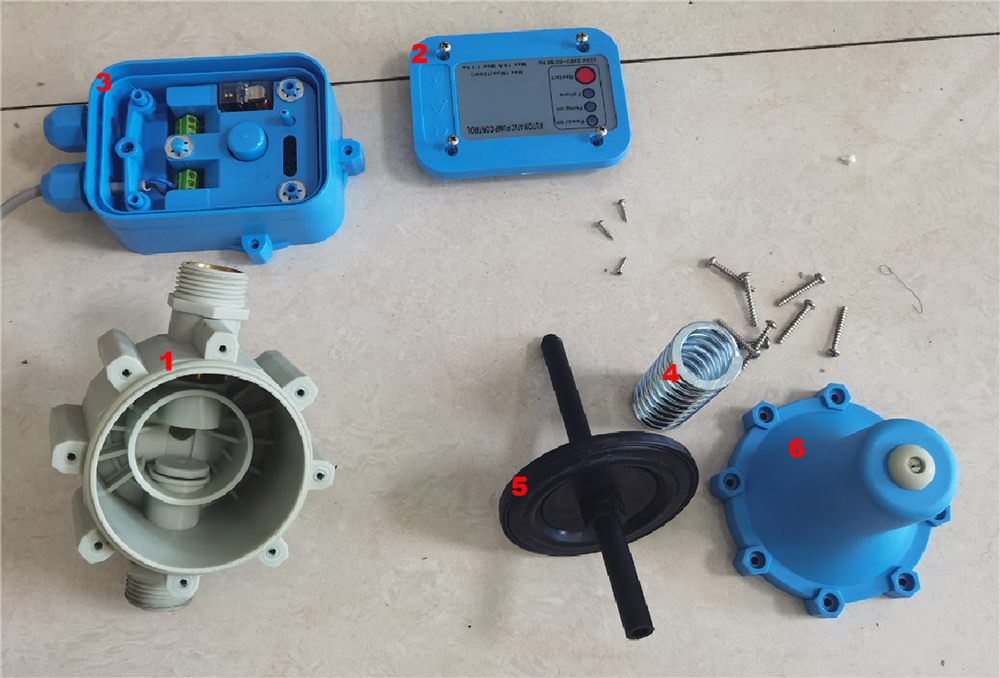

Vista ampliada:

1. Cuerpo principal (incluye una válvula de retención de cobre magnética y un interruptor de flujo)

2. Cubierta superior

3. Placa de circuito

4. Resorte

5. Diafragma

6. Cubierta posterior

Principio de funcionamiento

1.1 Bomba encendida:

Cuando el usuario abre un grifo, la presión dentro de la tubería disminuye, lo que activa la bomba de agua. Esto sucede cuando la presión dentro de la tubería alcanza la presión de inicio preestablecida del controlador o cuando el flujo de agua en la salida del controlador levanta la válvula de cobre.

CONSEJOS: En edificios con diferencias de altura significativas, existe la posibilidad de que la presión del golpe de ariete supere la presión de arranque del controlador, lo que da como resultado un arranque lento o que no se inicie.

1.2 Apagado de la bomba:

Cuando el usuario cierra el grifo, la válvula de flujo en la salida del controlador se cierra y el flujo de agua se detiene. Una vez que la válvula de cobre regresa a su punto de detección, la bomba de agua deja de funcionar después de un período de detección de retención de presión de 10 a 15 segundos.

CONSEJOS: Es importante tener en cuenta que, en determinadas circunstancias, como fugas en las tuberías de agua, objetos extraños que bloquean la válvula de flujo o curvas excesivas en las tuberías de agua, es posible que la bomba no pueda apagarse según este principio.

1.3 Casos en los que la bomba no arranca

Una vez que entendemos el principio de arranque, ahora podemos entender por qué la bomba no puede arrancar en determinadas situaciones. Cuando la bomba eleva agua desde el nivel del suelo a pisos superiores, especialmente cuando la altura del piso supera la altura vertical requerida por el controlador de presión, puede impedir que la bomba arranque o hacer que se detenga en niveles de presión incorrectos.

1.4 Limitaciones de los controladores de presión estándar

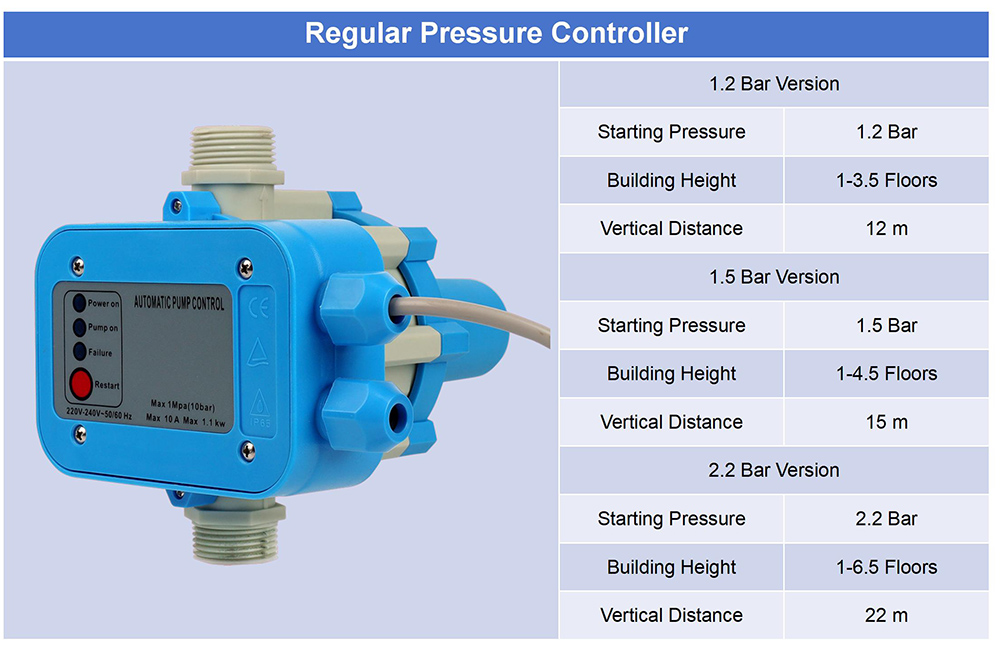

El controlador de presión estándar tiene una presión de arranque fija o ajustada, pero generalmente ronda los 1,2-2,2 bar. Esto conlleva restricciones, ya que el controlador solo funciona en determinadas alturas de construcción. Una vez que la altura del edificio supera las limitaciones, podría provocar que la bomba no arranque. Por ejemplo, si elige un controlador de bomba con una presión de arranque de 1,5 bar, este controlador solo funcionará con una bomba con una potencia máxima de 1,1 kW y una altura de trabajo inferior a 15 m.

Para evitar estos problemas, es importante evaluar cuidadosamente las necesidades de presión de agua de su sistema y seleccionar un controlador de presión con un rango de control adecuado.

Consejos de instalación

La instalación adecuada del controlador de presión es crucial para un rendimiento óptimo.

Tenga en cuenta los siguientes consejos que pueden evitar muchos problemas:

1. Al instalar un controlador de presión estándar, debe instalarse en posición vertical de acuerdo con la indicación de la flecha en la interfaz de entrada y salida del controlador. No se permiten instalaciones horizontales o acostadas, ya que impedirán el control automático (debido a que la válvula magnética en la salida de agua requiere cierto flujo para subir y bajar).

2. El controlador debe usarse junto con una bomba de agua. Debe instalarse en la salida de agua de la bomba o en la tubería de agua. Al instalar la salida de agua del controlador, se debe prestar especial atención para evitar que entren objetos extraños en la válvula de cobre interna de la válvula de flujo. Durante la aplicación de la cinta selladora, asegúrese de que no obstruya el libre movimiento de la válvula de cobre en la salida de agua. Se debe tener cuidado para evitar que el adhesivo sin curar entre en la válvula de cobre interna de la válvula de flujo.

3. Al usar el controlador en sistemas de tuberías complejos con múltiples curvas en la salida de agua, la salida de agua del controlador no debe tener una curva directa de 90 grados. Debe elevarse aproximadamente un metro antes de hacer la curva. Si no es posible elevar antes de la curva, las curvas excesivas en la tubería pueden causar un efecto de vórtice en la salida de agua, provocando que la válvula de flujo no pueda volver a su posición normal y provocando que la bomba permanezca operativa incluso cuando no hay uso de agua.

4. Cuando se utiliza el controlador en edificios con una altura significativa o que supera la altura de control efectiva especificada en la tabla de selección, puede causar un arranque lento o una falla en el arranque. Esto se debe a la presión del golpe de ariete generada por la altura del edificio que excede la presión de arranque del controlador. Para solucionar este problema, elija un controlador con una presión de arranque más alta o instale una válvula de retención unidireccional con función de sellado en la tubería principal vertical para evitar que la presión del golpe de ariete ingrese al controlador. Además, intente instalar el controlador en una posición más alta y más lejos de la salida de agua.

5. Cuando se utiliza el controlador con un pozo de succión, se debe instalar una válvula de retención en la tubería de succión para garantizar un sistema sellado. Es fundamental mantener un sellado absoluto de la tubería de succión, y la bomba y la tubería de succión deben llenarse con agua antes de cada uso. Debido a las características únicas de la extracción de agua de un pozo, el sistema puede experimentar con frecuencia un apagado por alarma o una falla en la detención debido a problemas de sellado de la tubería y cavitación de la cámara de la bomba.

6. Cuando se utiliza una bomba de agua relativamente pequeña, preste especial atención a la selección del controlador. Para una altura de bomba de 15 metros, solo se puede utilizar un controlador con una presión de arranque de 0,5 bar. Las bombas de agua típicas, como las bombas de circulación de agua caliente con una altura de bomba inferior a 10 m, entran en esta categoría. Incluso con esta configuración, puede haber casos en los que el controlador active una alarma de apagado debido a la baja presión y el caudal de la bomba, especialmente cuando aumenta el caudal de agua del usuario. Por lo tanto, se recomienda calcular el caudal de agua necesario para el usuario para garantizar la compatibilidad con la bomba seleccionada y no descuidar la relación entre el caudal, la altura de bomba y los cambios de curva, incluso si se trata de aumentar la presión del agua desde el tejado. Esto evitará un servicio posventa innecesario.

7. Después de conectar los cables de entrada y salida al controlador, cierre el panel externo y apriete los tornillos. A continuación, pulse el botón de reinicio/reinicio del panel para comprobar si se puede pulsar sin problemas. Si no se puede pulsar, afloje los cuatro tornillos del panel hasta que se pueda pulsar el botón libremente. De lo contrario, el controlador no podrá detenerse correctamente.

Conclusión:

Si comprende las limitaciones de los controladores de presión, reconoce los problemas comunes y sigue los consejos de instalación adecuados, podrá solucionar los problemas de manera eficaz.
