Consejos para la instalación de la bomba circuladora

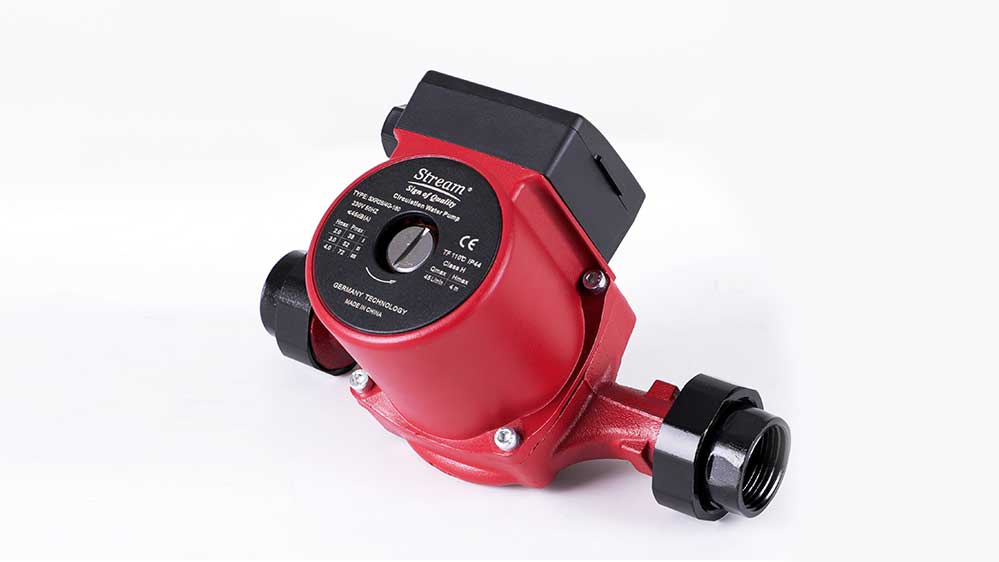

Stream SXR hot water circulator pump is featured with compact size, easy installation and 3 speed control. The max.temperature of the pumping liquid allows up to 110℃. It is also called an inline water pump as it can be installed directly on the pipeline without support due to its light weight and low vibration.

La bomba SXR se utiliza ampliamente en el refuerzo y circulación de agua fría y caliente doméstica, sistemas de calderas, bombas de calor, calefacción por suelo radiante, calefacción solar y sistemas de refuerzo de agua industriales.

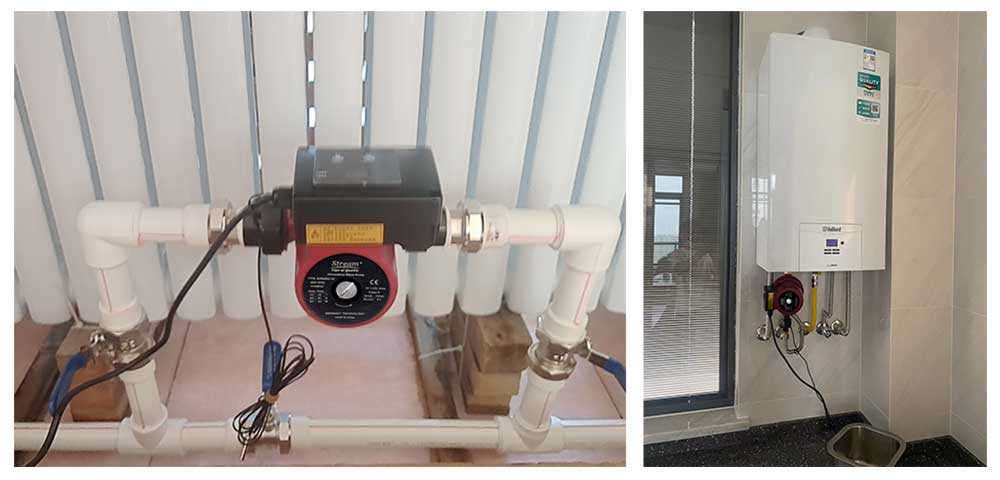

Entre las diversas aplicaciones, la calefacción doméstica y el suministro de agua caliente son los usos más habituales. No se debe al pequeño tamaño de la bomba, sino también a su muy bajo ruido durante el funcionamiento. La bomba circuladora SXR es una bomba enfriada por agua sin ventilador de refrigeración instalado. Hay una cubierta protectora entre el rotor y el estator que aísla totalmente el devanado del estator. El ruido de funcionamiento se puede controlar por debajo de 43 dB.

Pero el problema de los usos domésticos también viene acompañado de menores rendimientos hidráulicos o servicio más corto debido al espacio limitado de instalación o a una instalación incorrecta de los usuarios.

Obtenga dos consejos aquí y evitará la mayoría de los problemas de instalación.

1 eje posicionado horizontalmente

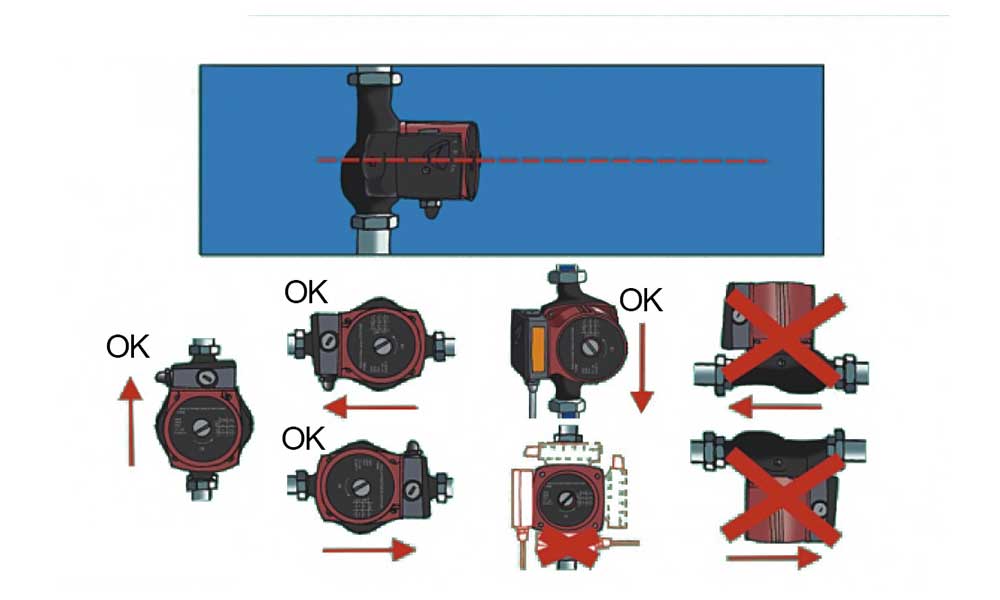

El eje del motor debe estar de acuerdo con la línea de puntos y colocado horizontalmente.

Motivo de la instalación horizontal:

1) Proteger el eje de cerámica

La bomba circuladora SXR está construida con un eje cerámico que puede resistir eficazmente la unión de calcio y magnesio dentro del agua caliente y extender la vida útil de la bomba. Sin embargo, el eje cerámico acelerará el desgaste en instalaciones inclinadas o verticales.

2)Fácil escape de aire

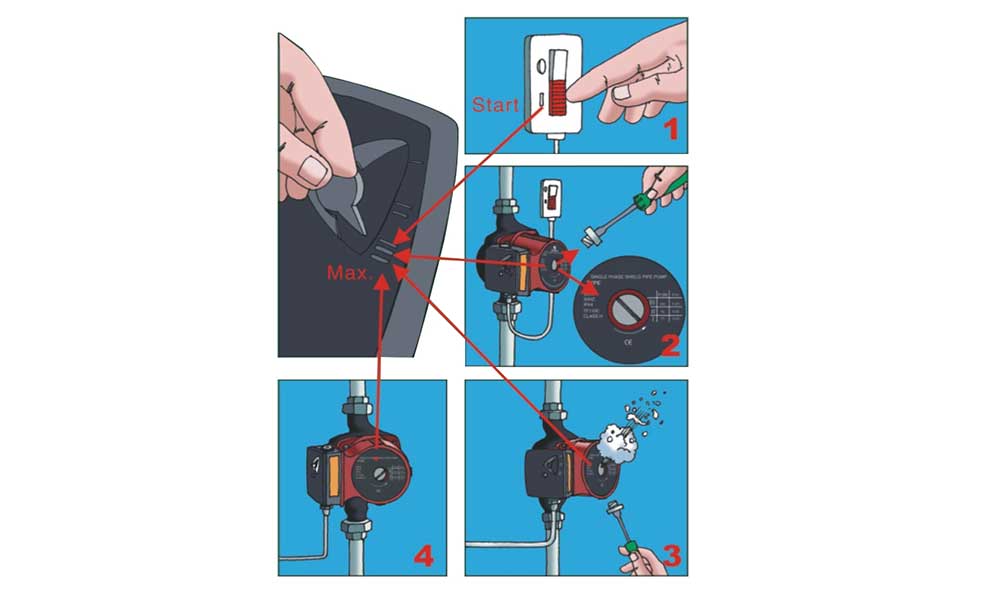

Otra razón es que la instalación horizontal ayuda a purgar el aire fácilmente.

2-Dirección de entrada de agua

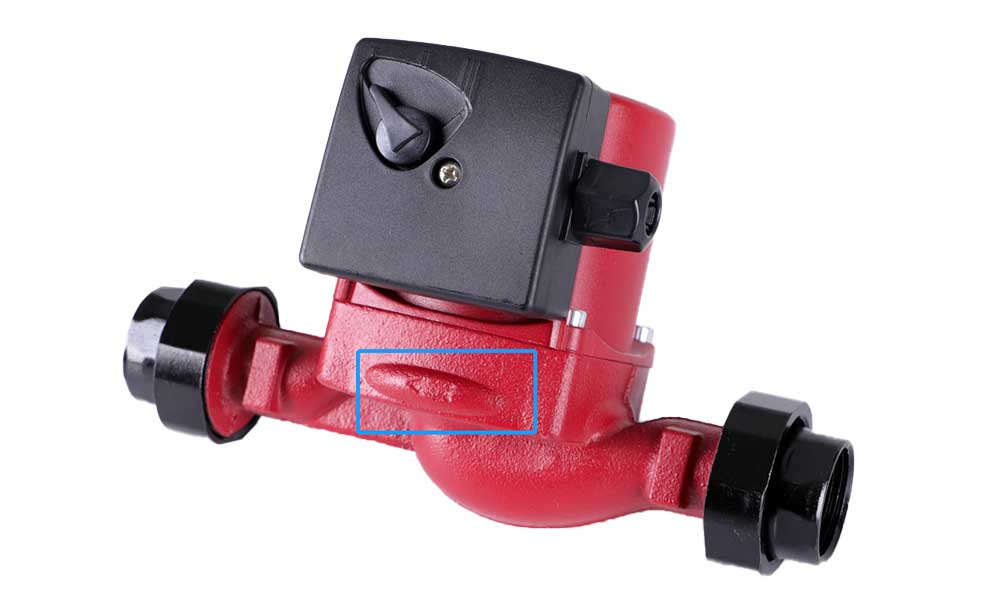

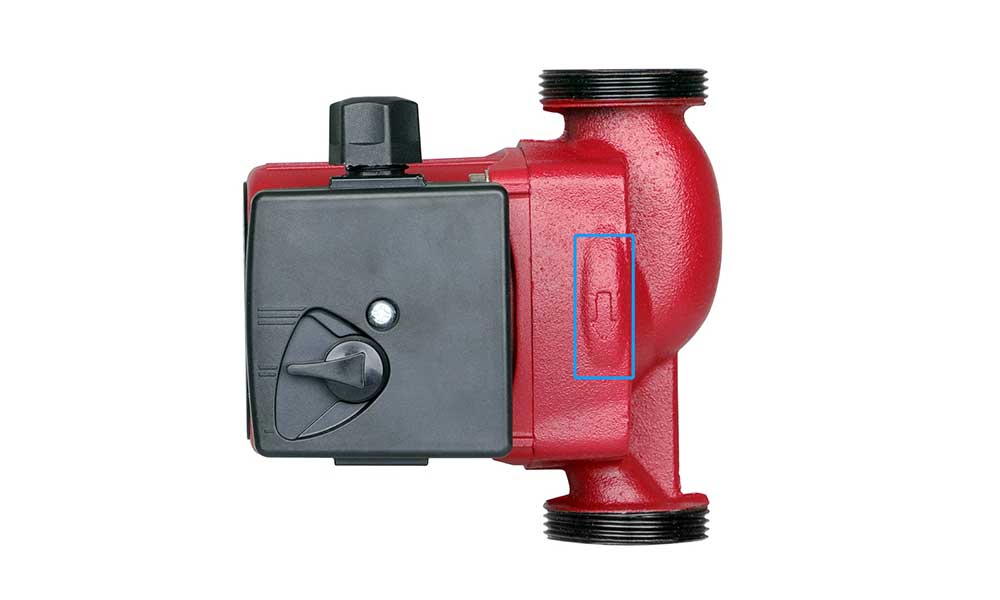

La flecha indica que el agua viene del lado derecho al lado izquierdo.

Por lo tanto, el puerto derecho es la entrada de agua mientras que el puerto izquierdo es la salida de agua. Una vez que el eje esté fijado horizontalmente, asegúrese de que el agua salga por la entrada y salga por la salida.

NO HAY INSTALACIÓN EN LA ENTRADA ARRIBA Y EN LA SALIDA ABAJO

Instalación falsa: arriba adentro-abajo afuera

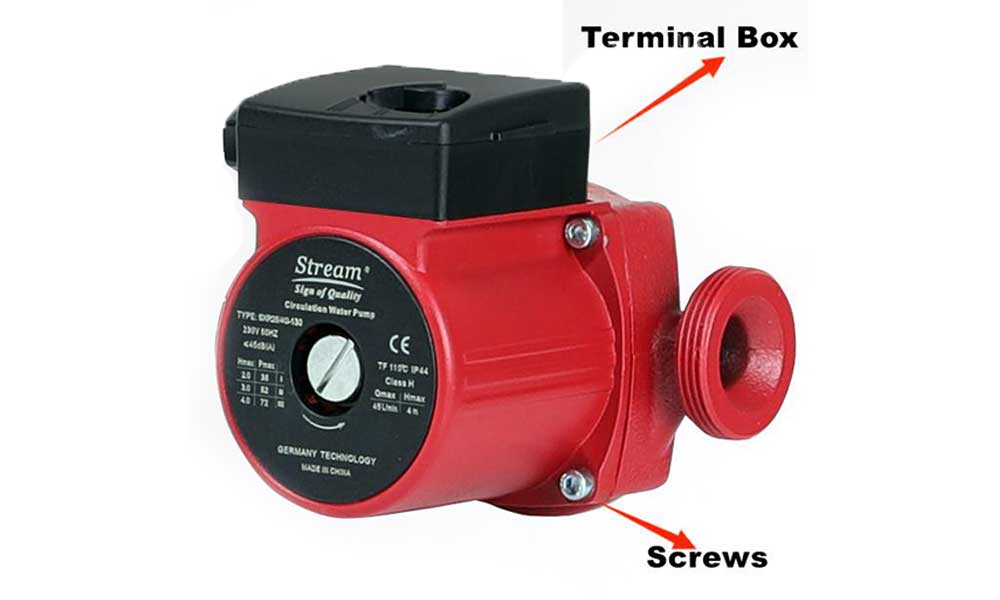

Observaciones: si los 2 puntos anteriores se realizan correctamente durante la instalación, pero la caja de terminales no es conveniente para operar, retire los 4 tornillos y gire la dirección del cuerpo de la bomba para facilitar la operación.

Si tiene más preguntas durante la instalación de la bomba, contáctenos directamente.
