Guía de instalación de la bomba de circulación de agua caliente

1. Aplicaciones de las Bombas de Circulación de Agua Caliente

Las bombas de circulación de agua caliente se utilizan en diversos sistemas para circular agua caliente de manera eficiente. Estas son las principales aplicaciones:

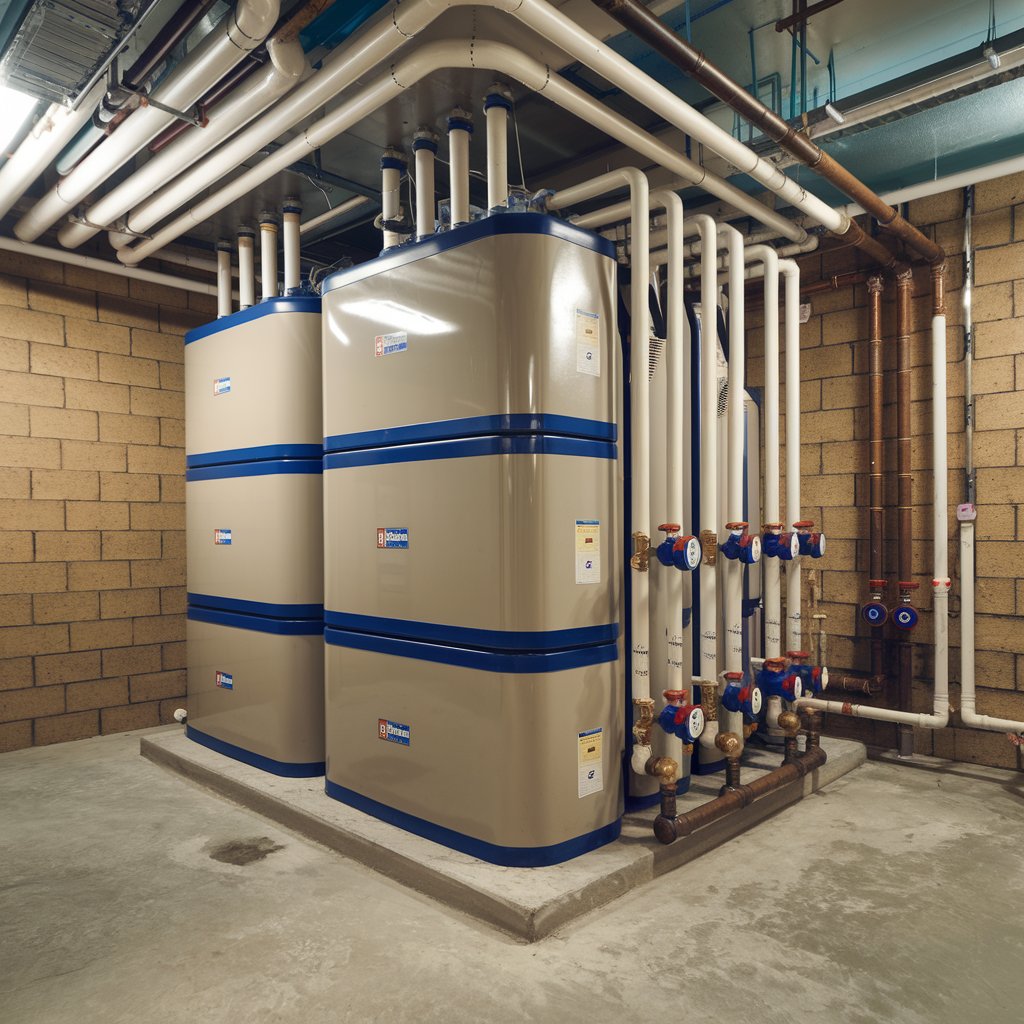

a. Sistemas de Calderas

Función: La bomba ayuda a circular el agua caliente desde la caldera hacia radiadores, sistemas de calefacción por suelo radiante u otros intercambiadores de calor.

Instalación: Normalmente se instala cerca de la salida de la caldera para garantizar que la bomba pueda circular el agua eficazmente a través del sistema de calefacción.

Precauciones: Asegúrese de que el caudal y la presión de la bomba cumplan con los requisitos del sistema. Considere el uso de materiales resistentes a la corrosión tanto para la bomba como para las tuberías conectadas para prolongar su vida útil.

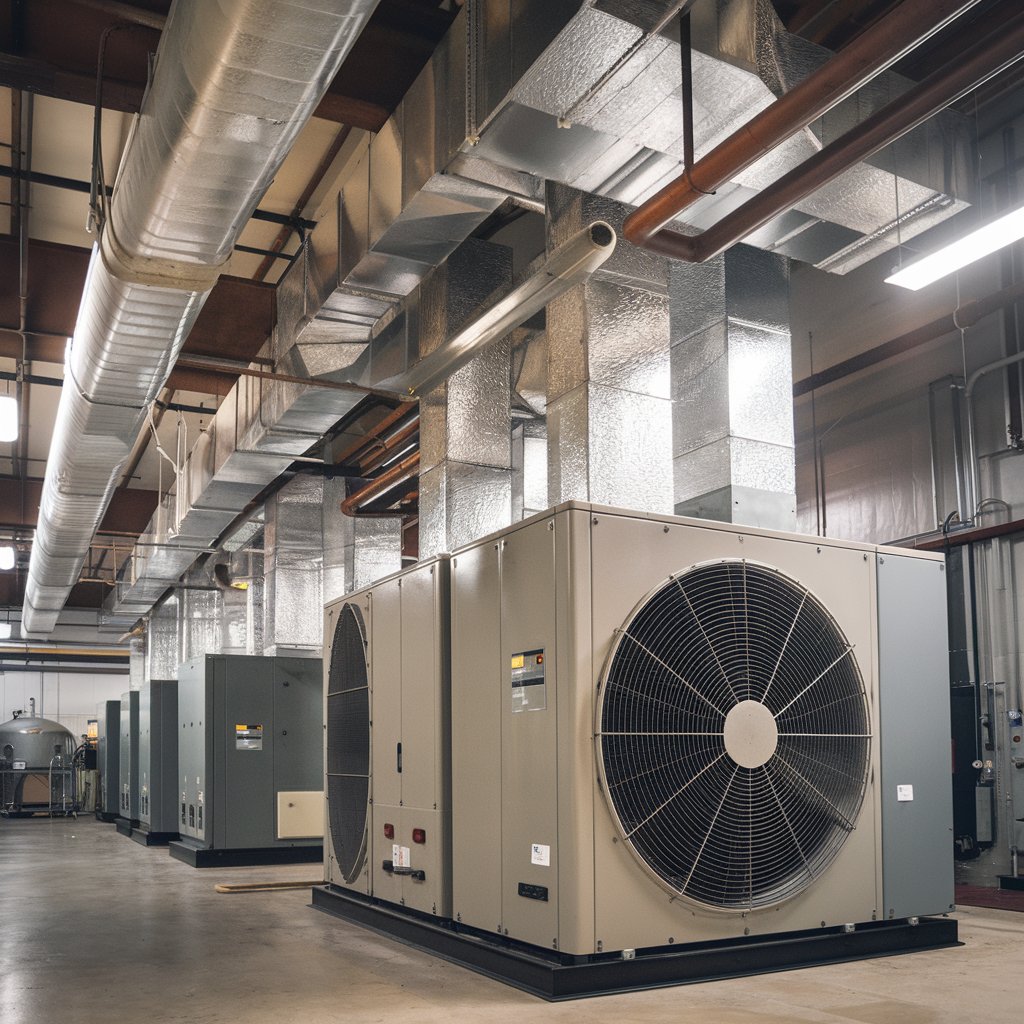

b. Sistemas HVAC

Función: En sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado), la bomba circula agua caliente para fines de calefacción o refrigeración, distribuyéndola a través de manejadoras de aire, radiadores o ventiloconvectores.

Instalación: La bomba se instala entre la fuente de calor (como una caldera) y el sistema de distribución de calor.

Precauciones: Elija una bomba que coincida con los requisitos de caudal y presión del sistema HVAC. Un aislamiento adecuado de las tuberías también puede mejorar la eficiencia del sistema.

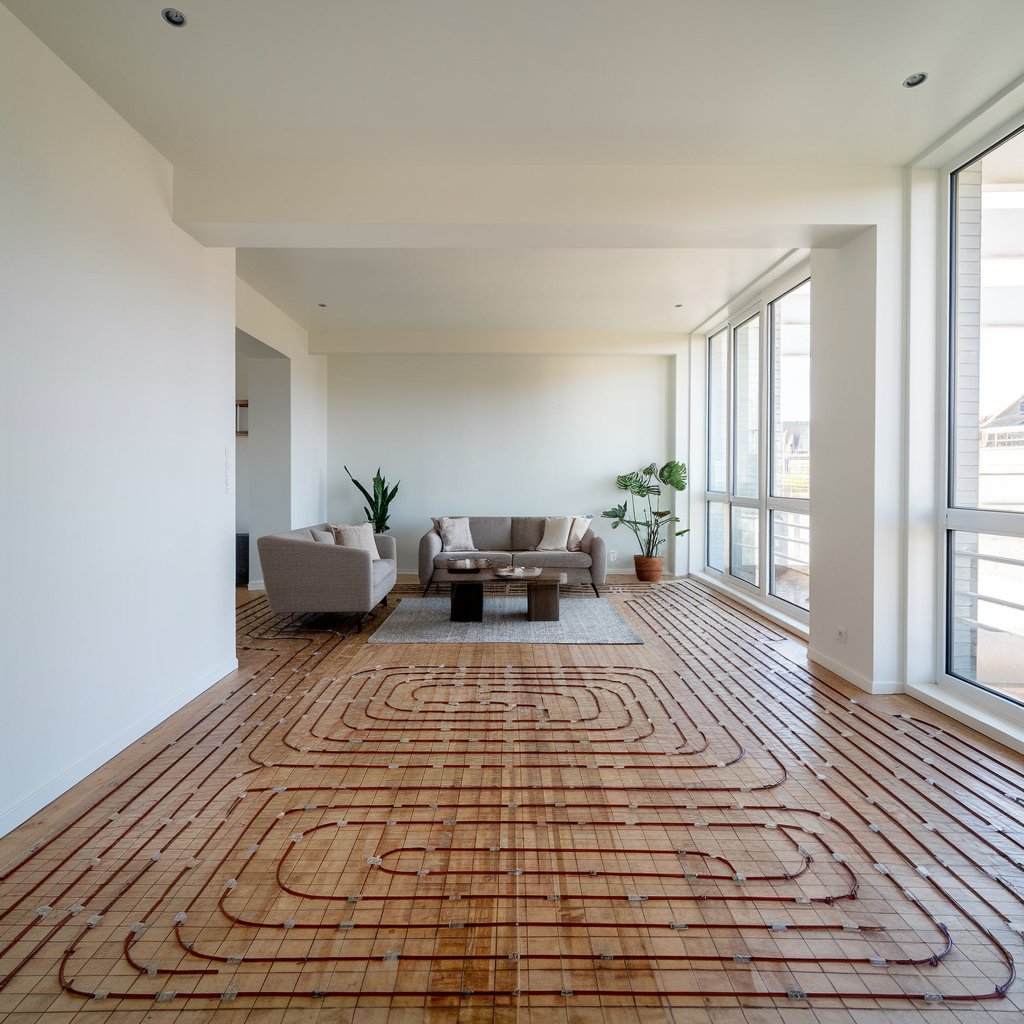

c. Sistemas de Calefacción por Suelo Radiante

Función: Una bomba de circulación es vital para mantener un flujo constante de agua a través de los circuitos de calefacción por suelo radiante, asegurando una distribución uniforme del calor en el suelo.

Instalación: Las bombas suelen instalarse en el circuito, entre el colector y las tuberías del suelo radiante.

Precauciones: Garantice un caudal constante para evitar calentamiento desigual. Preste atención a la altura de instalación: las bombas deben instalarse en el punto más bajo para asegurar la circulación del agua.

d. Sistemas de Calentadores de Agua

Función: En calentadores de agua domésticos o comerciales, la bomba asegura que el agua caliente circule por el sistema, proporcionando agua caliente instantánea en los grifos.

Instalación: La bomba se coloca entre el calentador de agua y las tuberías de suministro para mantener el agua caliente en movimiento y evitar pérdidas de calor.

Precauciones: Asegúrese de que la bomba sea compatible con la salida de su calentador de agua. Un aislamiento adecuado de las tuberías es necesario para reducir las pérdidas de calor.

2. Métodos de Instalación

La instalación de una bomba de circulación de agua caliente depende del sistema al que sirve. A continuación, se presentan pautas generales de instalación:

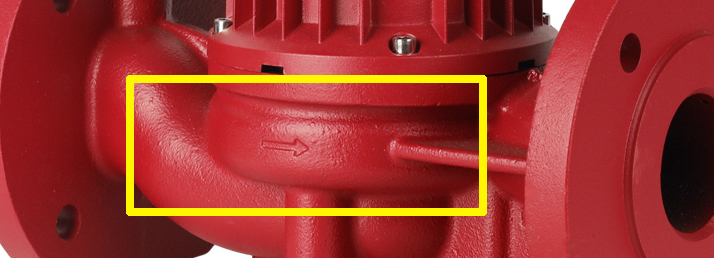

a. Dirección de la Bomba (Entrada/Salida)

Asegúrese siempre de que la entrada y salida de la bomba estén alineadas correctamente con la dirección del flujo del sistema.

Entrada: La entrada debe conectarse a la tubería de suministro de agua caliente desde la fuente de calor (por ejemplo, la caldera).

Salida: La salida debe dirigirse al sistema de distribución de calor (radiadores, tuberías de suelo radiante, etc.).

b. Ventilación (Purga de Aire)

Purgado de Aire: Los sistemas de circulación deben purgarse de aire después de la instalación. El aire en el sistema puede causar ineficiencia y ruido.

Instale purgadores de aire o utilice purgadores automáticos en el sistema de la bomba para evitar burbujas de aire y garantizar un funcionamiento suave.

c. Instalación Horizontal vs. Vertical

Instalación Horizontal: Se utiliza comúnmente cuando el espacio es limitado. Asegúrese de que la bomba se instale con el eje en posición horizontal para evitar desgaste mecánico.

Instalación Vertical: Algunas bombas están diseñadas para instalación vertical, generalmente cuando el espacio lo permite o cuando el diseño del sistema lo requiere. Asegúrese de que la orientación de la bomba coincida con las instrucciones del fabricante.

d. Protección de la Bomba

Filtro: Instale un filtro en la entrada de la bomba para protegerla de residuos que puedan dañar el impulsor o el motor.

Protección Térmica: Muchas bombas incluyen protección contra sobrecarga térmica. Si la bomba no tiene esta función, considere instalar un protector térmico separado para evitar sobrecalentamiento.

Válvula de Alivio de Presión: Para sistemas con presión fluctuante, instale una válvula de alivio de presión para proteger la bomba y el sistema de acumulación excesiva de presión.

3. Precauciones Durante la Instalación

Estos son los puntos clave a tener en cuenta durante el proceso de instalación:

a. Dimensionamiento Correcto de la Bomba

Asegúrese de que el caudal y la capacidad de presión de la bomba coincidan con los requisitos del sistema al que sirve. Una bomba demasiado grande o pequeña puede resultar en ineficiencia o fallo del sistema.

b. Conexiones Eléctricas

Siga siempre el diagrama de cableado del fabricante al conectar la bomba a la fuente de alimentación. Por seguridad, asegure una conexión a tierra adecuada y utilice el voltaje y amperaje correctos según el manual de la bomba.

c. Tuberías

Utilice tuberías y accesorios de alta calidad y resistentes a la corrosión, especialmente cuando se trabaje con agua caliente. Se recomiendan tuberías de cobre o acero inoxidable por su durabilidad.

Asegúrese de que todas las uniones de tuberías estén selladas correctamente para evitar fugas. Apriete las conexiones adecuadamente, pero evite apretar en exceso, ya que puede dañar las roscas.

d. Orientación de la Bomba

El motor de la bomba debe montarse generalmente en posición horizontal, a menos que el fabricante especifique lo contrario. Una alineación incorrecta puede resultar en desgaste mecánico y reducir la vida útil de la bomba.

Asegúrese de que la bomba esté montada de forma segura para evitar vibraciones que puedan causar ruido o daños.

e. Pruebas del Sistema

Después de la instalación, pruebe el sistema haciendo funcionar la bomba durante varios minutos para asegurar una circulación adecuada y detectar fugas o ruidos.

Utilice un medidor de caudal y un manómetro para verificar que el sistema funcione dentro de las especificaciones requeridas.

4. Herramientas Necesarias para la Instalación

A continuación, se presentan algunas herramientas esenciales que puede necesitar al instalar una bomba de circulación de agua caliente:

Herramientas para Cortar Tuberías: Cortatubos o sierras para cortar tuberías a la longitud correcta.

Llaves y Llaves de Torque: Para apretar los accesorios de las tuberías y las conexiones de la bomba de forma segura.

Sellador para Fontanería o Cinta de Rosca: Para sellar conexiones roscadas y evitar fugas.

Doblador de Tuberías: Si necesita doblar tuberías para espacios reducidos, asegúrese de que el doblez sea suave para evitar obstrucciones.

Destornilladores: Para sujetar soportes o asegurar la bomba en su lugar.

Multímetro y Herramientas Eléctricas: Para verificar las conexiones eléctricas de la bomba y asegurar que el motor funcione correctamente.

Medidor de Caudal y Manómetro: Para verificar el flujo y la presión del sistema.

5. Mantenimiento y Cuidado a Largo Plazo

Inspección Regular: Inspeccione la bomba regularmente en busca de signos de fugas, ruidos o vibraciones inusuales.

Lubricación: Algunas bombas requieren lubricación periódica para mantener las partes móviles funcionando sin problemas. Consulte la guía de mantenimiento del fabricante.

Limpieza: Mantenga la bomba y el sistema libres de residuos. Limpie el filtro regularmente para garantizar un rendimiento óptimo.

Siguiendo esta guía, puede asegurar una instalación segura y eficiente de su bomba de circulación de agua caliente. Si necesita más detalles o encuentra problemas específicos, consulte el manual del fabricante o contacte a un fontanero profesional para obtener asistencia.
